頻譜分析儀 |
|
| 型 號：GSP-827 |
| 品 牌：臺灣固緯GWINSTEK |
技術指標：頻率范圍: 9kHz~2.7GHz.
|
 |

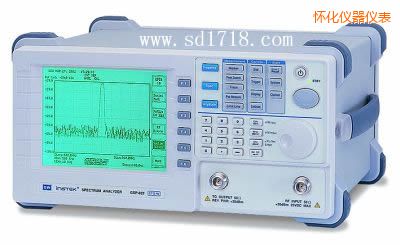

懷化頻譜分析儀-GSP-827-臺灣固緯GWINSTEK
GSP-827頻譜分析儀是一款在射頻測量應用中使用非常方便的儀器，它擁有極易操作的設計和極高的性價比，還有非常便捷的可攜包。GSP-827覆蓋了 9kHz~2.7GHz的頻帶，專門為射頻產品的生產/開發測試需求和無線通訊系統的現場維護/升級而設計的。GSP-827超大的內存能夠存儲100 組波形和設置，頻譜分析儀的工作原理，使得需要處理大量測量資料的重復性測量成為可能。使用AC/DC/電池操作模式和輕便的4.5kg重量，頻譜分析儀制作，GSP-827使得戶外的射頻系統 服務更加容易。
|
輕便且易操作的頻譜分析儀具有極高的性價比
GSP-827涵蓋了9kHz ~ 2.7GHz的頻率，頻譜分析儀 教程，專門為射頻產品的生產或製造、無線通信系統的調整和安裝測試量身設計。優異的性價比與優越的便攜性能，極易操作的設計，頻譜分析儀 模擬中頻，使得GSP-827成為在射頻測量應用中一款精確和便捷的儀器。
高度的便攜性和超大的儲存容量
AC/DC/電池供電操作模式、4.5kg的輕便重量、小巧的尺寸，頻譜分析儀的操作，涵蓋了9kHz ~ 2.7GHz的頻率，使得GSP-827成為一款射頻系統的維護方面非常方便的儀器。能儲存100組波形的設置的記憶體使得儲存大量重複性的測量結果結果成為可能。GSP-827超大的儲存容量也是產品和元器件特性準確的一個有用的特徵。重覆性的測量結果能夠先保存在GSP-827上，然后傳輸?shù)诫娔X上作進一步的分析。
優異的性價比
基于先進的綜合性設計，GSP-827帶給您無比精確和真實的測量。-100dBm的卓越低底噪雜訊和-100dBm ~ +20dBm的寬范圍輸入性能，大大延伸了產品的應用范圍。ACPR、OCBW和CH Power測量功能讓無線通信特性的測量變得更加簡單和方便。能在兩個獨立的頻段和設置內同時觀察頻譜的分割視窗顯示功能使得複雜的測量變得更加容易。選配的追蹤產生器(Tracking Generator)在射頻元件和模組的測量上也非常的實用。
|
|
CH POWER/OCBW/ACPR
|
|
|
|
GSP-827提供了多種功率測量功能，包括通道供率(CH Power)、占用頻寬(OCBW)、鄰近通道洩漏比(ACPR)，這些功能適用于無線通信系統傳輸特性的驗證。
|
|
CH Power :
通過設定信的中心頻率和信號帶寬，GSP-827能夠自動測量指定通到設定帶寬的全部傳輸功率。
|
OCBW :
通過設定通道的中心頻率和總傳輸功率的百分比，頻譜儀分析，GSP-827能夠自動顯示一定百分比的總傳輸功率的帶寬。
|
ACPR :
ACPR測量功能提供給用戶測量指定通道和相鄰的通道干擾和洩漏功率測試。對于現代通訊系統，GSP-827能完全勝任測量指定通道和它臨通道的功率比，無論是在同一個通訊系統還式不同的通訊系統。
|
|
|
|
|
10組游標(峰值跟蹤、峰值搜尋)
|
|
|
GSP-827在峰值偵測和多游標模式下都提供高度的彈性操作。高達10組的游標可選擇在螢?zāi)坏囊粋�(gè)表格中同時顯示頻率和振幅的絕對值。通過簡單的操作過程，聲卡頻譜分析儀，被選擇的參考值游標和相關頻率和振幅的大小能夠顯示在螢?zāi)簧�。所有的游�?biāo)功能，包括峰值偵測、峰值到中心、峰值跟蹤都提供了快速且易懂的測量。
|
|
|
|
|
100組波形/狀態儲存
|
|
|
GSP-827提供了高達100組用來儲存調出波形和測量設置的儲存記憶。明確的文件夾名稱和日期/時間標記能夠很容易的識別表存的文件并分析所有保存的訊息。GSP-827也擁有超大的儲存容量，能夠輕鬆勝任現場測量服務和產品特性驗證。
|
|
|
|
|
限制線
|
|
|
用戶能夠輕鬆設定上下限，用來監視所定義下的非正常信號。每條限制線可以通過連接點形成，而這些點可以通過設定頻率和振幅來確定。
|
|
|
|
|
分割視窗
|
|
|
GSP-827分割視窗功能能夠讓使用者在兩個螢?zāi)簧弦詢煞N不同的設置來觀察同一輸入信號的頻譜。如此一來，安捷倫頻譜分析儀，這個很有用的將測量合二為一的功能等于將兩臺儀器合而為一。
|
|
|
|
|
追蹤產生器
|
|
|
GSP-827使用選配的追蹤產生器將成為一個便捷的儀器，用來做雙埠元件的特性驗證，如濾波器、放大器等。輸出信號的標準化過程可以透過補償將測試線、連接接頭所引起的耗損加起排除，頻譜分析儀國外生產商，以確保測量的精確性。
|
|
|
|
|
PC軟體
|
|
|
GSP-827提供了一套免費的PC軟體，頻譜分析儀 推薦，讓使用者能夠輕鬆的通過RS-232C將抓取的波形和相關的參數從本機傳到電腦上。
|
|
|
|
|
可攜式工具包
|
|
|
GSP-827透過可攜式的工作包，能夠讓現場的射頻測量更加方面�？蓴y式的工具包不僅能夠保護儀器，讓攜帶更加便捷，還能夠攜帶附件，如射頻線、天線和使測量更加方便的電池。
|
優越性能:
頻率范圍: 9kHz~2.7GHz.
輸入范圍: -100dBm~+20dBm
平均雜訊位準: -100dBm
功率量測: ACPR/ OCBW/CH Power
分割視窗: Simultaneous Measurements in Two Separate Frequency Spans.
解析頻寬(RBW):3kHz, 30kHz, 300kHz, 4MHz
輕巧可攜性:
4.5公斤輕巧設計
AC/DC/Battery 操作模式
100組量測波形/操作狀態記憶體, 并可于儲存檔案同時紀錄日期/時間
簡易操作:
10組游標量測功能: Delta Mode, Peak Search, Peak TrackTrace Function: Dual-Trace Display, Peak Hold, Freeze, Average, Trace Math
限制線功能: Upper/Lower Limit with Pass/Fail
測試 觸發功能: Video/ External
時間/日歷功能: Time/Date Stamp in Saved Data
提供寬廣的外部參考時脈輸入端: 1MHz…19.2MHz
|
頻率
|
|
頻率范圍
|
9kHz-2.7GHz
|
|
老化率
|
± 5ppm, 0~50°C, 1ppm/年
|
|
頻距范圍
|
2kHz to 2.5GHz in 1-2-5 順序, 全展頻, 零展頻
|
|
相位雜訊
|
-85dBc/Hz @1GHz 20kHz (典型值)
|
|
掃描時間范圍
|
50s~25.6s
|
|
解析頻寬
|
|
解析頻寬范圍
|
3kHz, 30kHz, 300kHz, 4MHz
|
|
解析頻寬精確度
|
15%
|
|
影像頻寬范圍
|
10Hz to 1MHz in 1-3 順序
|
|
振幅
|
|
量測范圍
|
-100dBm ~ +20dBm: 1MHz~2.5GHz @ 3k RBW
-95dBm ~ +20dBm: 2.5GHz~2.7GHz @ 3k RBW
-70dBm ~ +20dBm: 150k ~ 1MHz @ 3k RBW
-65dBm ~ +20dBm: 50k ~ 150kHz @ 3k RBW
|
|
過載保護
|
+30dBm, ±25VDC
|
|
參考位準范圍
|
-30dBm to +20dBm
|
|
顯示范圍
|
75dB
|
|
精確度
|
±1.5dB @100MHz
|
|
頻率平坦度
|
±1.5dB
|
|
顯示范圍線性度
|
±1.5dB over 70dB
|
|
動態范圍
|
|
平均雜訊位準
|
-100dBm : 1MHz to 2.5GHz
-95dBm : 150k~1MHz, 2.5GHz to 2.7GHz
-75dBm : 150k~1MHz
-65dBm/Hz: 50k~150kHz
|
|
三諧交互調變失真
|
< -70dBc @-40dBm 輸入時
|
|
諧波失真
|
<-60dBc, RF輸入< -40dBm
|
|
旁生訊號
|
< -60dBc, Down from Reference Level 150k to 2.7GHz
|
|
一般性能
|
|
顯示器
|
640 x 480單色高解析度LCD
|
|
記憶體
|
100組軌跡或面板設定
|
|
游標
|
10組游標, 提供 Delta , Peak , Marker Track
|
|
軌跡偵測
|
Peak, Maximum hold, Freeze, Trace math
|
|
功率量測
|
相鄰?fù)ǖ拦β?ACPR)
占用頻寬(OCBW)
通道功率(CH Power)
|
|
接頭
|
|
RF 輸入端
|
類型: N-母座, 50Ω
RF輸入之VSWR: <1.5:1 @0dBm Reference Level
|
|
外部參考時脈輸入端
|
類型: BNC-母座
64k, 1M, 1.544M, 2.048M, 5M, 10M, 10.24M, 13M, 15.36M, 15.4M, 19.2M
|
|
參考時脈輸出端
|
類型: BNC-母座, 10MHz
|
|
直流電源輸入端
|
插口: 5.5mm, 12V
|
|
RS-232C
|
Sub-D 9針-母座
|
|
電源電壓
|
交流 100~240V, 48~63Hz
|
|
|
|
配件
|
|
電源線 x1
使用手冊 x1
|
|
尺寸以及重量
|
330W x 170H x 340D (mm),
約. 4.5kg
|
|
