◆ 滿足 GB/T4730、EN12668、BS 7706、ASTM、ASME、ENV583 、CEN 14751、NEN 1822、DNV、API、RBIM等標準及新容規、鍋規的指標要求; ◆ 具有JB/T 4730推薦使用的TOFD缺陷測長功能——合成孔徑聚焦(SAFT),北京智能型超聲波探傷儀廠家,還原缺陷特征; ◆ 具有長續航時間、高檢測效率、人性化的操作界面,現場使用性更好,可實現現場遠程控制及自動掃查: → 提供滿足企業特殊要求的軟件定制服務。 → 提供滿足現場特殊檢測要求的手動、 自動掃查器及硬件配置定制服務。 ◆ 特種行業TOFDⅡ級人員資質培訓考核樣板機。

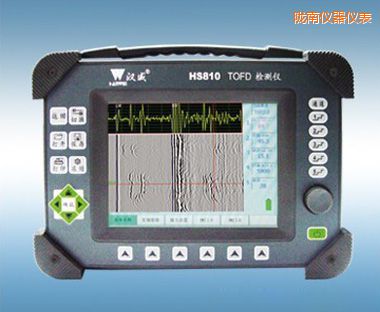

便攜式TOFD超聲波檢測儀HS810 性能特點:
A 特優點 →采用歐盟鑒定標準EN12668-1:2000;提供中英文歐標鑒定報告各一份
B探傷功能 TOFD掃成像:實時顯示缺陷的灰度掃查圖,直觀顯示缺陷并對缺陷質量進行評價
C 掃描范圍
D 數據分析
E數據存儲與輸出
多同時連接探頭:10 個 脈沖類型:負方波脈沖 脈沖前沿:<10 ns 脈沖寬度:50 ns-1000ns連續可調 阻抗匹配:25Ω /500Ω可調 掃描范圍:零界面入射——1400mm鋼縱波 采樣頻率/位數:125MHZ/12bits 采樣深度:512/1024可調 重復頻率:25-800Hz可調 波形平均:1-8可調 檢波方式:數字檢波 衰減器精度:<+1dB/12dB 聲速范圍:300~20000 m/s 動態范圍:≥30dB 垂直線性誤差:≤4% 水平線性誤差:≦0.3% 分辨力:>36dB(5P14) 靈敏度余量:>60dB(深200mmΦ2平底孔) 波形顯示方式:射頻波,檢波 (全波、負或正半波),信號頻譜(FFT) 成像模式:根據選擇的操作模式和相應的儀器設置顯示A掃、B掃、D掃 直線掃查長度:0~40000 mm自動滾屏 記錄方法:完全原始數據記錄 儀器軟件:儀器軟件應該同時具備SAFT(合成孔徑聚焦)功能,差分,直通波拉直功能 離線分析軟件:離線分析軟件應該具備SATF(合成孔徑聚焦)處理功能 離線分析軟件具備圖像處理前和處理后的同屏對比顯示功能 離線分析軟件應該具備能直接將TOFD圖像轉換成BMP位圖的功能 離線圖象分析:恢復和回放掃查時記錄的A掃波形。 缺陷尺寸和輪廓。 厚度/幅度數據統計分析。 記錄轉換到ASCII/MS Word/MS Excel格式報告。 數據報告:直接打印校驗表、A掃、頻譜圖、B掃圖像、C掃圖像、CB圖像、TOFD圖像、D掃圖像、P掃圖像。 內存:1 G 閃存- Quasi HDD:4 G 輸出:LAN, USB2.0, VGA 顯屏:6.5" 高亮真彩色高分辨率 (32 bit) SVGA 640×480 像素 133×98 mm,日光可讀 LCD;最大 A掃尺寸 130×92 mm 控制:前板密封鍵盤,鼠標,數字式超聲波探傷儀廠家,飛梭 兼容外部設備:USB鍵盤和鼠標,USB閃存卡,通過USB或LAN打印,通過USB或LAN連接PC,SVGA外接顯示器 儀器操作系統:winCE操作系統,抗病毒能力強 離線分析軟件操作系統:全兼容在Windows™ 98SE, Windows™ 2000, Windows™ XP,Vista,Win7下工作的外接計算機,外接計算機通過網絡或USB連接進行離線數據分析和報告。 檢測數據傳輸:檢測信號及編碼器數據應采用單根集成電纜形式將信號輸入儀器,及復合電纜線集成一體 掃查器裝置:應配備掃查器,并具備強力磁輪壓伸彈簧耦合裝置 出廠檢驗:儀器通過國家質量技術監督檢驗檢疫總局組織的科技成果鑒定,儀器出廠時提供歐標鑒定合格書 包裝:進口高強度硬塑箱 尺寸:248×180×80 mm含電池 電源、電壓:電池12V7Ah連續工作8小時(鋰電池供電) 環境溫度:(-10-40)°C(參考值) 相對濕度:(20-95)%RH 重量:2.4kg含電池 武汉中科创新技术股份有限公司,简称“中科创新”,是中国科学院下属的科技型企业,公司注册前是中科院武汉物理所超声检测研究室,具有多年的研究经验和产品制造经验,现已是具有国际先进水准的专业从事超声波检测仪、电磁检测仪、涡流检测仪、超声自动化成套设备的开发、制造、技术支持与服务的旗舰型公司。 武汉中科创新技术股份有限公司自二十世纪八十年代率先研发数字式超声波探伤仪填补国内空白以来,一直致力于高新技术产业化的发展,逐渐形成了具有国内一流品牌的便携式数字超声波探伤仪、手持式数字超声波探伤仪、记录本式数字真彩超声波探伤仪、空军系统专用数字超声波探伤仪、铁路系统专用数字超声波探伤仪,台式、分体式多功能多通道数字超声波自动探伤系统等多元化不同超声检测的产品。公司拥有一流的科技开发和生产实力的队伍,从而保证了各种产品具有独立的自主知识产权,使产品的各项性能和技术指标均达到国际水平,领先国内水平。更因为在产品技术上的先进性、品质因素上的卓越可靠性,使公司得以保持良好的市场活力,产品广泛被应用到锅炉、压力容器、航空、航天、电力、石油、化工、管道、军工、船舶、汽车、冶金、钢构、铁路、高校等各行业的制造、生产、质控环节上,受到了一致的好评,实现了良好的经济效益和社会效益。 武汉中科创新技术股份有限公司在发展中不断壮大,通过了GB/T19001-2000标准质量体系的认(0503Q10047ROS),先后获得中国科学院和国家科技进步奖,产品得到了国家原劳动部、原电力部、石油天然气总公司、铁道部、解放军空军司令部装备部、国家质量技术监督局、航天技术总公司等部委的热忱推荐和大力推广。多年来连续被国家经贸委评为1998、1999、2000、2002年度国内新产品;科技部列为超声仪器行业独家1997年国家级重点火炬计划项目(国科火字96103)实施单位;也是数字式超声波仪器行业唯一通过国家质量技术监督局计量器具型式批准的国家级产品(国监局98№:2)。专用数字超声仪器通过铁道部车辆局技术评审(量设1997),被列为铁道部机务系统专用定型产品;通过空军司令部技术成果鉴定(鉴字61068号),并获军内成果二等奖。公司新近研制开发的“ABTMI-1型多功能超声波探伤设备和检测方法”项目以通过国家质检监督检疫局所组织的科学技术成果鉴定。正在研制的新项目便携式TOFD检测仪,目前已经全面掌握TOFD技术并积累了大量的现场数据,TOFD技术实现的硬件部分面临的是实验阶段。便携式TOFD检测仪及提出的检测技术能完善探伤标准、探伤检测工艺,为企业和在检验单位提供在用压力容器压力管道稳定生产的技术服务,同时产生明显的经济效益。更主要的是由于解决了检验检测中的技术难题,切实保证在用压力容器管道的安全运行,具有极为明显的社会效益。 闂佽鍠撻崝宥呂i幖浣歌Е闁挎棁妫勯鎾荤叓閸パ冩殻闁逞屽墮椤︻垶鎮楅悜鑺ョ叆婵炲棙甯╅崵鏍倵娴e啫顥嶉柛銇卞洤绫嶉柣妯虹-閵嗗﹤霉閿濆牊纭堕柡浣靛€濋弫宥夋晸閿燂拷 婵炴垶鎸荤划宥夊蓟閻旂厧搴婂璺侯槸瀹曟洟鏌e▎妯哄妞ゆ柨绉归獮鎾诲箛椤忓棜绻�100%闂傚倸妫楅悥濂杆夐幘缁樷挃闁冲搫鍊搁ˉ鐐烘偣閸モ晛鐨戠紒杈ㄧ箖缁屽崬鈹戞繝鍕潔闁荤姵鍔﹂崢娲箯闁秴瑙﹂幖瀛樼箘閻熸繃绻濇繛鎯у⒉闁告挷鍗冲畷妤€顓奸崼婵堚偓顓㈡⒑椤愮喎浜鹃梺鐟扮畭閸ㄥジ骞撻敐澶娢ラ柛灞捐壘濞懷囨偡閺囨氨绐旈柍褜鍓氭穱铏规崲閸愵喖绠i柟瀛樼矋缁箓鏌i妸銉ヮ伃闁衡偓閵忋倕鑸规い鏃傜帛閻粙鏌涘☉娅卞湱鎹㈠Ο鍏煎仒閻忕偟鏅埀顒傚厴瀹曪絾顦版惔銏㈡殸闂備緡鍋勯ˇ鎵偓姘ュ姂閺佸秶浠﹂懖鈺婁紘闂佸搫鍠涚粻鎺楀窗濡崵鈻曢柡澶嬪閸婇潧霉閿濆牊纭堕柡浣靛€栫粙澶婎吋閸℃袣闂佽婢樻蹇曟濠靛绠i柟瀛樼矋缁箓鎮樿箛鎾搭棤闁绘繃鐩畷锟犳惞椤愶綇楠忛梺鍝勵槴閳ь剙寮堕钘壝瑰⿰鍐濞存粍甯¢獮鎴﹀閿濆棗缍撻梺鎸庣☉閺堫剟宕归敓锟�100%闂佺ǹ绻堥崝鎴β烽崒鐐寸劵闁逞屽墯濞艰螣閹稿骸缍撳┑鐐叉閸曟﹢鍩€椤掑﹥瀚� 闂佸磭鍘уú锝囩箔閵忋倕妫橀柣鐔哄椤秴霉閻欌偓娴滄繈宕瑰杈╁崥閻庯絺鏅濋懝锟�2003濡ょ姷鍋犻幓顏嗘濠靛洨鈻旈柡鍕禋濞诧絽霉閻樿尙鍑圭紒銊e妼椤斿繘濡烽妶鍥╂嚌濠碘槅鍋€閸嬫挻绻涢弶鎴剮闁告閰e畷鎶藉Ω瑜忛崺锟犳煕濞嗘劕鐏╅柡浣规尰缁傚秷顦查柟铚傚嵆閺屻劑鍩€椤掑嫬鑸规い鏇炴缁€澶愭煙缂佹ê濮冪紒璺虹仛缁傛帡顢旈崟顒傚綔闂備緡鍋勯ˇ顖炴倵閿燂拷+闂備焦婢樼粔褰掑焵椤掑﹥瀚�+闁诲海鎳撻ˇ鎶剿夋繝鍕闁告劦鍘惧Σ锟�+闂佺硶鏅濋、濠囶敊閸曨垰瀚夌€广儱鎳庨~銈夋煏閸☆厽瀚� 闂佸磭鍘уú銈夊礄閿熺姴瀚夐柨鐕傛嫹2婵炴垶鎸稿ú銈夘敊瀹ュ洠鍋撻獮鍨仾闁糕晜绋撻幉瀛樻媴閻e本顫嶉梺鎸庣☉閼活垶宕㈠☉銏犺Е閹煎瓨绻嗙粈锟�120婵炴垶鎼╂禍锝夈€侀幋鐐碘枖婵ê纾瓭闁哄鏅幏锟�20000闁诲氦顫夊﹢鍦閹烘挾鈻旀慨姗嗗亞鏉╂棃骞栫€涙ɑ鐓i柛妤€閰e畷鎶解€﹂幒鏃傤槷閻庣數澧楅〃鍛村春鐏炴儳顕辨俊銈傚亾妞わ附瀵х€靛吋鎷呮搴f嚌闂侀潧妫旈懗鍫曞极閵堝绠e瀣閻h鲸顨ラ悙鏉戭嚋缁绢厼澧介幏瀣Χ閸涱叀顔夋繛鎴炴尭濮橈妇绮嬮幇鏉跨妞ゆ垿鏁崑鎾绘晸閿燂拷 闂佸磭鍘уú锝囩箔閵忋倕妫橀柣鐔哄椤秴霉閻欌偓娴滄瑧鎷归悢鐓庣倞闁芥ê顦弫鍫曟煕閻戝棗鐏熺紒鏃€娼欓埢鏃堝Ω閵夈儲鏉告繛瀵稿娴滄粌鈻嶉幒妤€瀚夌€广儱鎳庨~銈夋煕濠靛懓鍏屽褎绻堥弫宥囦沪閻愵剚娈橀梺鍛婂姇婵傛梻鑺遍埄鍐╁劅闁哄啫鍊归弳蹇撁瑰⿰鍐嚬闁告閰e畷鎶藉Ω閵堝懎纾块柣鐐寸◤閸旀垿寮ㄩ姀銈呰埞妞ゆ洍鍋撴い锝庡亰瀹曟椽鎮㈤悜妯兼殸闂佺偨鍎茬划鍫㈢箔閵忋倕妫橀柣鐔哄椤秴霉閻欌偓娴滄牠鍩€椤掍胶绠撻柟浣冲洦鍋嬮悘鐐靛劦閸嬫捇鏁撻敓锟� 闂佸磭鍘уú锕傚垂濠婂嫮顩锋い鎴f硶閻熸繂霉閻樺弶鍣搁悹鎰枛楠炲啴濡搁敃鈧徊鐟般€掑顓犳创闁绘繍鍠氶幏褰掑Ω閳轰焦顏¢梺闈涙缁舵岸鎮甸鈧獮鈧憸鎴﹀礂濮椻偓閹啴宕熼澶嬧挄濠电偞娼欓鍕础鎼淬劌闂い顓熷笧缁€澶愭煕濞嗘瑧鐣辨い锔剧帛濞艰螣缂佹ḿ鐣崇紓鍌欑缁绘﹢鎮板▎鎰枖闁哄娉曞Σ锝夋煏閸℃洝鍏屾繛锝庡枟缁岄亶顢欓挊澹╂鏌¢崼顐㈢仸闁绘繍鍣i幆鍐礋椤愶絿顦伴梻鍌氬暟閸犲秶鎷归悢鐓庣畺闁靛ǹ鍎辩敮鎶芥偣閹邦喗鍤€闁轰緡鍙冨畷銉︽償閵忥紕鐤€闂佸憡鏌¢崜婵嬪极椤曗偓楠炴劖鎷呯喊妯轰壕闁跨噦鎷�
|
![]() |
![]() ![]() ![]() ![]() ![]() ![]() ![]() |
