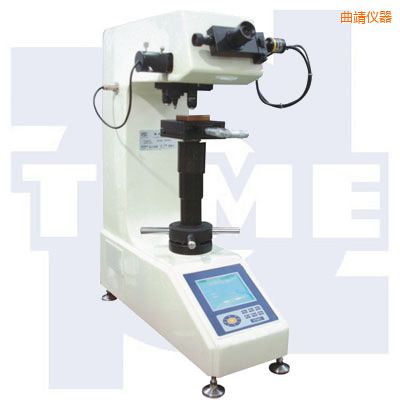

THV系列程控?cái)?shù)顯維氏硬度計 |
|
| 型 號：THV/THVS/THVP-10S/10 |
| 品 牌：時代儀器 |
| 技術指標：測量范圍:100×：800μm; 200×: 400μm |
 |
曲靖THV系列程控?cái)?shù)顯維氏硬度計-THV/THVS/THVP-10S/10-時代儀器
性能介紹
THV系列程控?cái)?shù)顯維氏硬度計有六種型號：分別為10kg手動及自動轉塔維氏硬度計、30kg手動及自動轉塔維氏硬度計、50kg手動及自動轉塔維氏硬度計，是采用計算機軟件控制，高倍率光學測量系統，光電傳感等技術實現測量裝置與壓頭自動切換，通過軟件輸入，光源的強弱自動調節，并選擇維氏與努氏試驗方法、保持時間，文件號與儲存等，提供了各種硬度值的轉換表以供參考，在LCD大屏幕顯示屏上能顯示試驗方法，試驗力，測量壓痕長度、硬度值、試驗力保持時間，測量次數并能鍵入年、月、日期，試驗結果和數據處理等，，通過打印機輸出。本機還預留CCD接口輸出接口以便與電腦連接。
該硬度計應用范圍廣，即適用于測量微小、薄形及表面滲鍍層處理后的零件，，也適用于一般機械零件測試，顯微維氏硬度試驗更能進行材料金相組織及脆性材料的硬度測量。是工廠及質檢部門進行研究測試的理想的硬度測試儀器。
技術規格
|
型號
|
THV-10S
|
THVS-10S
|
THVP-10S
|
THV-10
|
THVS-10
|
THVP-10
|
|
標尺
|
HV0.5,HV1，HV2,HV3，HV5，HV10
|
|
試驗力
|
4.9,9.8, 19.6, 29.4,49, 98N
|
|
試驗力選擇
|
鍵盤輸入
|
|
符合標準
|
EN-SO6507 GB/T4340
|
|
加卸載
|
計算機閉環程序控制（加載/保持/卸載）全自動
|
|
試驗保持時間（S）
|
5to99
|
|
轉塔
|
手動
|
電動
|
|
目鏡放大倍數
|
10x
|
|
模擬目鏡
|
■
|
|
|
■
|
|
|
|
數字式目鏡
|
|
■
|
■
|
|
■
|
■
|
|
目鏡分辨率
|
0.25μm
|
0.25μm
|
0.25μm
|
0.25μm
|
0.25μm
|
0.25μm
|
|
物鏡倍率
|
10×，20×
|
|
總放大倍率
|
100×，200×
|
|
測量范圍
|
100×：800μm; 200×: 400μm
|
|
光通道
|
雙光通道切換：目鏡/攝像裝置
|
|
濾色片
|
藍色
|
|
光源
|
5V/3W LED
|
|
顯示
|
對角線長度、硬度值、轉換值、試驗力N，kf
|
|
硬度值
|
5位
|
|
對角線長度
|
4位（D1,D2）
|
|
內置打印機、RS232接口
|
|
|
■
|
|
|
■
|
|
數據統計
|
|
■
|
■
|
|
■
|
■
|
|
轉換HR、HB
|
|
|
■
|
|
|
■
|
|
測試高度
|
220mm
|
|
測試寬度
|
160mm
|
|
XY臺、尺寸、XY移動、分辨率
|
可選
|
|
工作溫度
|
10℃to38℃
|
|
濕度
|
10%to90%
|
|
機器尺寸
|
560×190×700mm
|
|
重量
|
42kg
|
|
電源
|
220V，，60/50Hz
|
標準配置
|
序號
|
名稱
|
數量
|
|
一
|
主機
|
1
|
|
二
|
附件箱
|
1
|
|
1.10×測微目鏡
|
1
|
|
2.大平面試臺
|
1
|
|
3.小平面試臺
|
1
|
|
4.“V”型試臺
|
1
|
|
5.水平調節螺釘組件
|
4
|
|
6.電源線
|
1
|
|
7.保險絲
|
1
|
|
8.內六角扳手
|
7
|
|
9.十字螺絲刀
|
1
|
|
10.標準硬度塊
|
2
|
|
11.塑料吸盤
|
1
|
|
12.水平泡
|
1
|
|
13.防塵罩
|
1
|
|
三
|
文件資料
|
|
|
1.使用說明書
|
1
|
|
2.產品合格證書
|
1
|
|
3.保修卡
|
1
|
|
4.硬度換算表
|
1
|
|
四
|
選項附件（可特殊定貨）
|
|
|
1.打印機
|
1
|
|
2.努氏壓頭
|
1
|
|
3.圓柱試臺
|
1
|
|
4.薄形零件試臺(專打薄皮零件)
|
1
|
|
5.平口鉗
|
1
|
|
6.X-Y試臺
|
|
|
